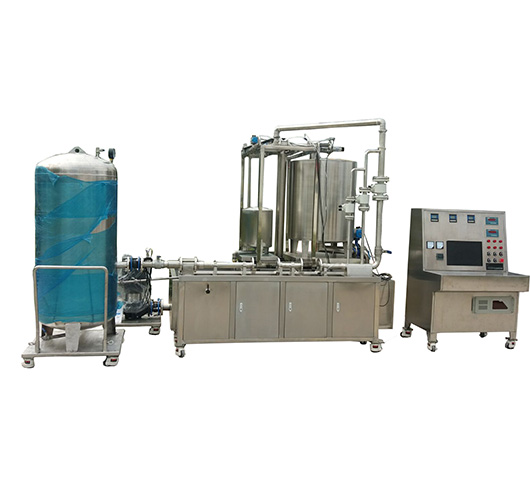

液體檢定裝置

LSJ系列液體（含水、油）流量標準裝置是按照JJG164-2000要求并引用國內外新的相關技術設計制作的，經技術簽定及多家用戶使用結果表明，本廠產品設計規范，準確可靠，經濟實用。裝置的流體以穩定流場經被檢表入標準器（稱量桶、量器或標準表）直接比較相對誤差。應用領域 1、國家或省、市法定計量技術機構或授權的檢定中心（站）對各類液體流量儀表新產品定型鑒定（樣機試驗）、首次檢定、周期檢定、仲裁檢定及監督檢查。 2、石化、冶金、水利、電力、城鎮供水等行業各大中型企業計量中心（站）對各類液體流量儀表的驗收、檢修或測試。 3、液體流量儀表生產企業的產品性能調試與出廠檢定。

獲取報價

19693786536

產品介紹

工作原理及主要配置

裝置的流體以穩定流場經被檢表入標準器（稱量桶、量器或標準表）直接比較相對誤差。

裝置配有
1、穩定流場循環系統；
2、組合式試驗管段；
3、標準器（高精度臺秤或量器或標準表）；
4、計時器；
5、流量調節閥、換向器、夾緊器；
6、計算機及控制系統等。

LSJ系列液體（含水、油）流量標準裝置是按照JJG164-2000要求并引用國內外新的相關技術設計制作的，經技術簽定及多家用戶使用結果表明，本廠產品設計規范，準確可靠，經濟實用。

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

性能	技術參數
被檢表種類	電磁流量計、渦輪流量計、金屬管浮子流量計、渦街流量計等，可單獨一種，可多種同時檢定
占地面積	≈450020503000mm（以實際設計為主）
被檢表數量	兩臺
標準表	DN10/25/50
等級	0.20%
流速范圍	0.3m/s-5m/s
壓力范圍	0~0.6MPa
流量測控的擴展不確定度	U≦0.2%，K=2
水箱	≈1.5m3
穩壓罐	≧0.7m3
夾表器	氣動
換向器	活塞式、褲衩式（選配）
電子稱	35kg1、600kg1，檢定分度不低于1/6000
水泵	電源電壓380v ，50Hz，5.5~7.5KW（出廠標配）

產品安裝

安裝注意事項

選擇安裝地面平整、便于安裝及人員操作的地方，避免因地面不平引起管道內有氣泡或者水流不穩的情況。

檢定裝置的安裝，應該盡量使用航吊操作，避免因人工搬抬造成的人員及設備的損壞。

應盡量安裝在干燥通風處，避免日曬雨淋、避免環境溫度過高或者過低影響裝置的使用壽命。

行業應用

或省、市法定計量技術機構或授權的檢定中心（站）對各類液體流量儀表新產品定型鑒定（樣機試驗）、檢定、周期檢定、仲裁檢定及監督檢查。石化、冶金、水利、電力、城鎮供水等行業各大中型企業計量中心（站）對各類液體流量儀表的驗收、檢修或測試。液體流量儀表生產企業的產品性能調試與出廠檢定。
