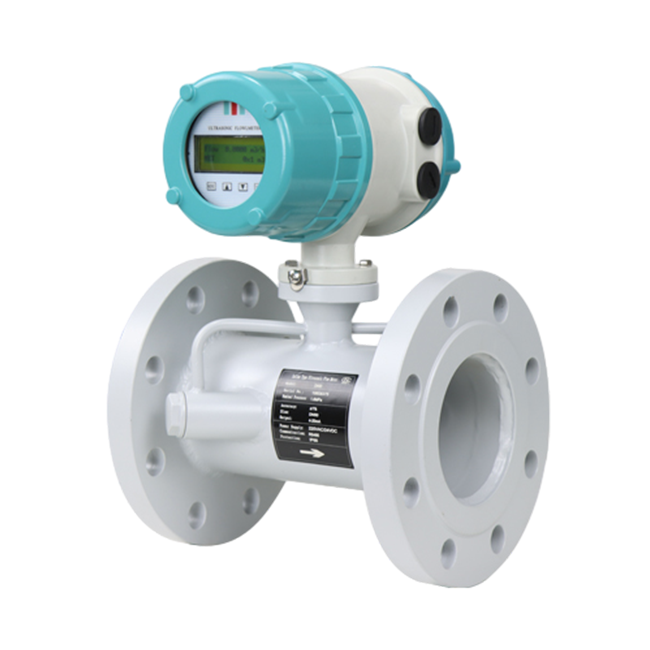

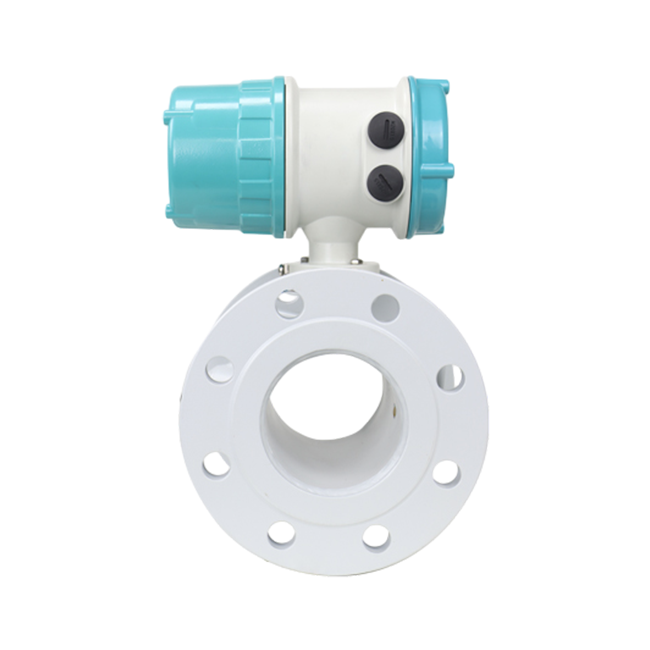

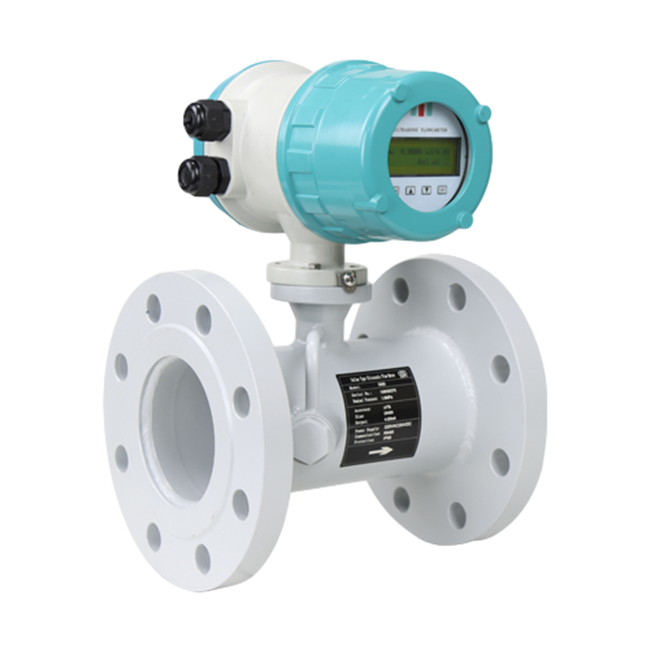

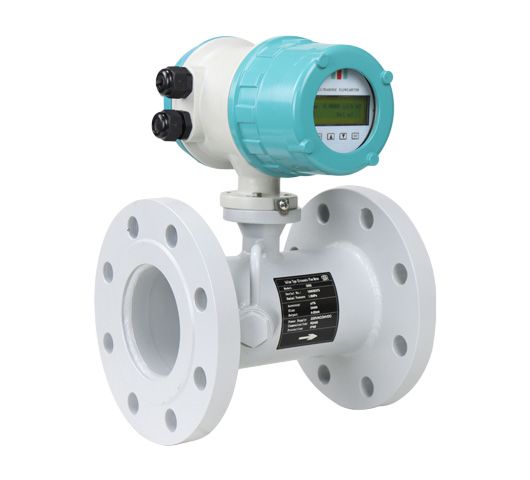

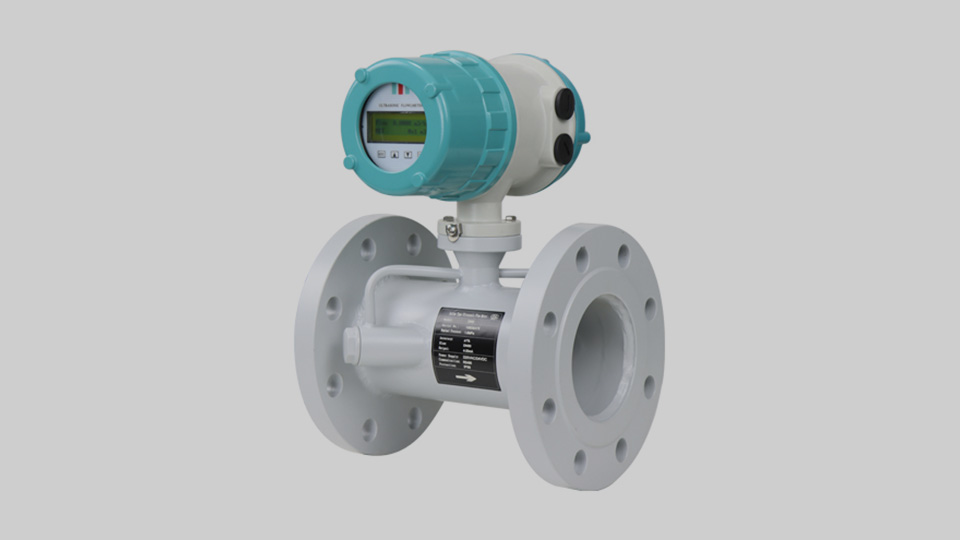

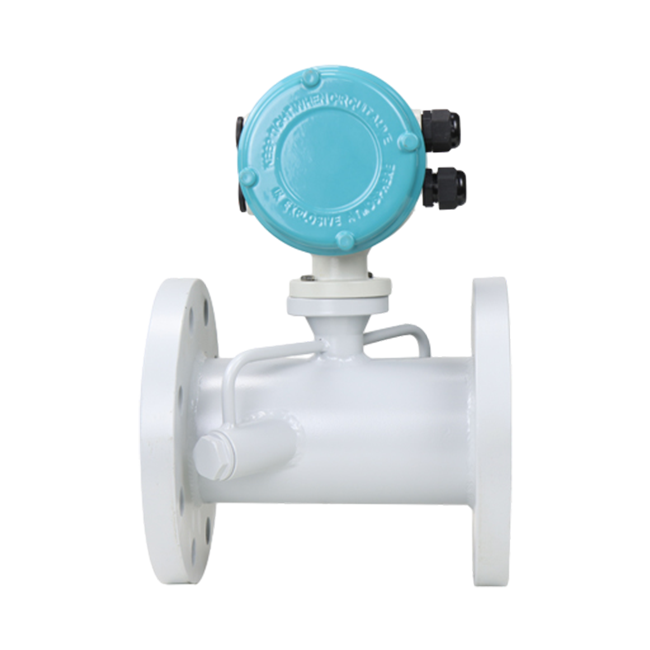

管段式超聲波流量計

管道式超聲波流量計應用超聲傳輸時間的方法測量流速，無運動部件。超聲波在測量管道內以水流方向傳輸再被返回，通過測得的兩束超聲波的時間差計算出流速。

獲取報價

19693786536

產品介紹

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

管道式超聲波流量計應用超聲傳輸時間的方法測量流速，無運動部件。超聲波在測量管道內以水流方向傳輸再被返回，通過測得的兩束超聲波的時間差計算出流速。管段式超聲波流量計,準確度高于+1.0%，高可靠性、高性能、低價格。雙向流量測量，無移動部件,無磨損,無壓力損失,無維護，測量導電液體和非導電液體，瞬間流動,總流動,熱,正流動,負流動。

產品優勢

管段式超聲波流量計優點

準確度高于+1.0%

高可靠性、高性能、低價格

雙向流量測量

無移動部件,無磨損,無壓力損失,無維護

測量導電液體和非導電液體

瞬間流動,總流動,熱,正流動,負流動

高精度加工管段,傳感器在離開工廠前安裝,以確保高測量精度

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

尺寸	DN15-DN6000mm
準確性	測量值的±1%
流量范圍	0~±10m/s
介質	水、海水、廢水、酒精、啤酒、各種油等
管道材質	鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等
電源	DC8-36V
輸出	模擬輸出：4~20mA，最大750Ω
通訊協議	RS485
介質溫度	0~160℃
濕度	高達 99% RH，無凝結
防護等級	IP65
耗電量	1.5W

產品安裝

便攜式超聲波流量計安裝環境

流量計盡量安裝在室內；如果必須安裝在室外，應采取措施避免陽光直射或雨水侵襲。

流量計應安裝在遠離高溫、設備熱輻射或腐蝕性氣體的地方。

超聲波流量計不能安裝在電機、變壓器或其他容易產生電磁干擾的電源附近。超聲波流量計請勿安裝在變頻器附近或與變頻器配電柜連接，以免產生干擾。

為了便于安裝和維護，流量計周圍應留有足夠的空間。

超聲波流量計安裝建議

避免將流量計安裝在有機械振動的管道上

如果必須安裝在那里，請采取減震措施

可以安裝軟管過渡，或者在流量計上游和下游2DN處的管道上設置帶有吸收墊的支撐點

盡量不要將流量計安裝在較長的架空管道上，因為管道下垂會導致流量計與法蘭之間泄漏

如果必須這樣做，必須在流量計上游和下游2DN處的管道上設置支撐點

為保證流量計的測量精度，流量計附近安裝的直管段長度盡量滿足以下要求：上游>20D，下游>10D。

超聲波流量計可測量單一介質液體流量；同一介質可分為低溫、高溫、超高溫三種規格，不同溫度應選用不同的流量計。
